YLD系列側板式振動電機
- 型號：YLD系列側板式振動電機
- 電壓頻率：380伏50赫茲（可根據客戶要求特殊訂制）
- 絕緣等級：F級或H級
- 防護等級：IP55-IP66
- 工作方式：連續
- 環境溫度：不超過40℃
- 介紹：YLD系列側板式振動電機以獨特的側板安裝方式，專為水平和傾斜式振動設備研發設計，逐步替代軸偏心、塊偏心等 激振源。該系列振動電機簡化中間傳動結構，可實現多機串聯組合，廣泛應用于砂石骨料、礦物等振動篩分機械。
- 電話：021-67871206 021-57242438
詳情介紹
YLD系列側板式振動電機以獨特的側板安裝方式，專為水平和傾斜式振動設備研發設計，逐步替代軸偏心、塊偏心等 激振源。該系列振動電機簡化中間傳動結構，可實現多機串聯組合，廣泛應用于砂石骨料、礦物等振動篩分機械。
YLD Series Side-Mounted Vibrator Motors are specifically designed for horizontal and inclined vibrating equipment, featuring a unique side-plate mounting method. This series vibrator motors simplify intermediate transmission structures, support multi-unit series combination, widely used in sands, gravels, aggregates, minerals.
| YLD 系列側板式振動電機 技術參數及尺寸 | ||||||||||||
| Technical Parameters and Dimension of YLD Series Side-Mounted Vibrator Motors | ||||||||||||
| 三相四極（380V 50HZ 振動次數1430r/min) Three-phase and Four-pole 380V 50Hz Frequency 1430r/min | ||||||||||||

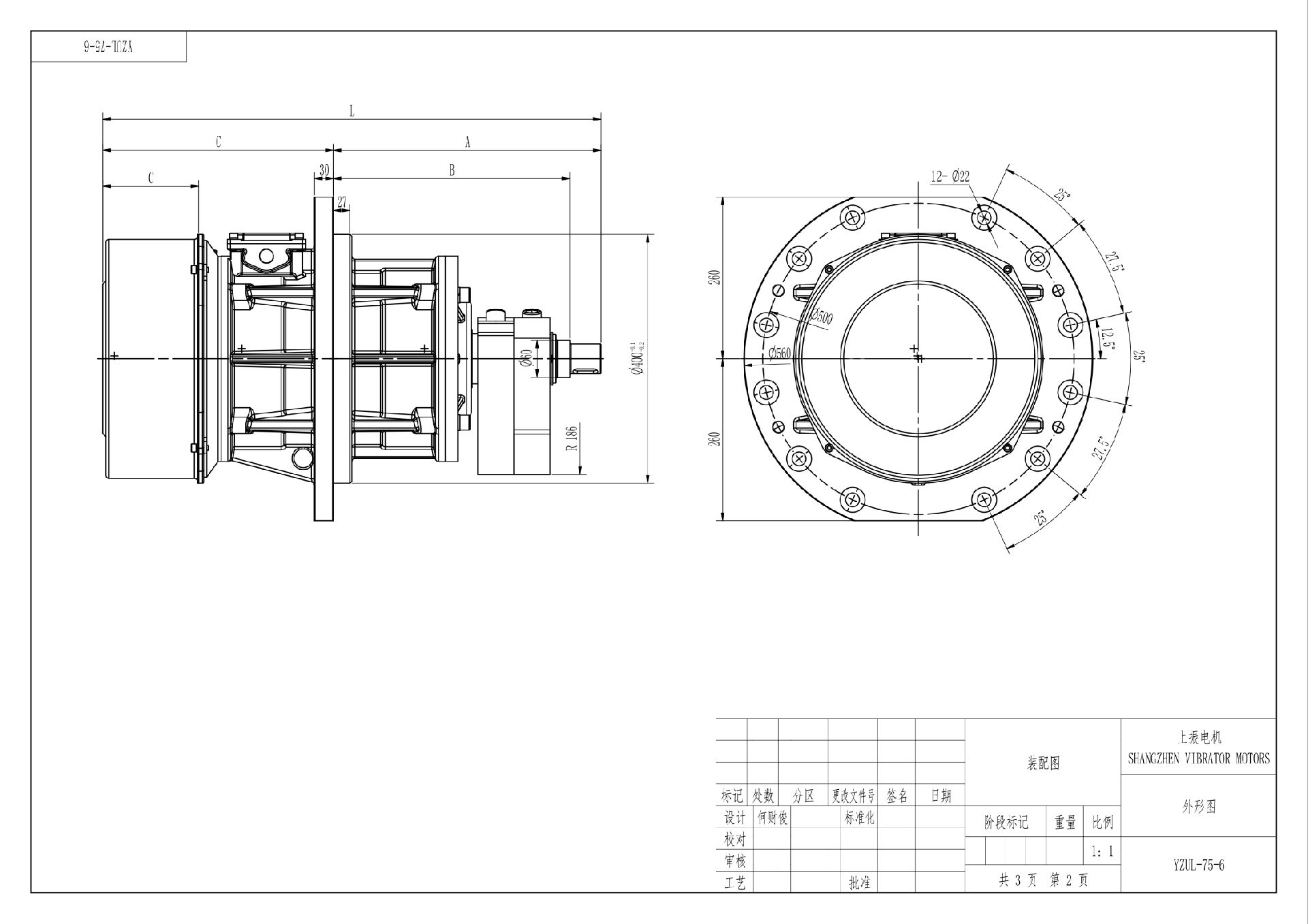

| 型號 Model | 額定激振力 Rated Force (kN) | 重量 Weight （kg） | 額定功率 Rated Power (kW) | 額定電流 Rated Current (A) | 安裝尺寸 Mounting Dimension (mm) | 安裝螺栓 Mounting Bolt Dimension | 軸端類型 Shaft End Type | 圖號 Drawings NO. | ||||
| A | B | C | D | L | ||||||||
| YLD-25-4 | 25 | 84 | 1.40 | 3.35 | 246 | 210 | 237 | 96 | 483 | 6*M20 | a | 1 |
| YLD-35-4 | 35 | 118 | 3.00 | 8.38 | 268 | 232 | 262 | 101 | 530 | 6*M20 | a | 2 |
| YLD-50-4 | 50 | 176 | 3.70 | 9.37 | 369 | 333 | 362 | 120 | 736 | 6*M20 | a | 3 |
| YLD-65-4 | 65 | 195 | 4.50 | 11.50 | 369 | 333 | 372 | 130 | 746 | 6*M20 | a | 3 |
| YLD-80-4 | 80 | 266 | 6.00 | 14.83 | 450 | 414 | 444 | 210 | 894 | 8*M24 | a | 4 |
| YLD-100-4 | 100 | 322 | 6.30 | 15.58 | 430 | 380 | 330 | 114 | 760 | 12*M20 | b | 5 |
| YLD-130-4 | 130 | 440 | 7.50 | 18.08 | 542 | 452 | 433 | 234 | 975 | 12*M20 | c | 5 |
| 三相六極（380V 50HZ 振動次數970r/min) Three-phase and Six-pole 380V 50Hz Frequency 970r/min | ||||||||||||
| 型號 Model | 額定激振力 Rated Force (kN) | 重量 Weight （kg） | 額定功率 Rated Power (kW) | 額定電流 Rated Current (A) | 安裝尺寸 Mounting Dimension (mm) | 安裝螺栓 Mounting Bolt Dimension | 軸端類型 Shaft End Type | 圖號 Drawings NO. | ||||
| A | B | C | D | L | ||||||||
| YLD-16-6 | 16 | 90 | 1.10 | 3.37 | 246 | 210 | 237 | 96 | 483 | 6*M20 | a | 1 |
| YLD-20-6 | 20 | 125 | 1.50 | 4.47 | 268 | 232 | 262 | 101 | 530 | 6*M20 | a | 2 |
| YLD-40-6 | 40 | 185 | 3.00 | 8.38 | 369 | 333 | 412 | 170 | 786 | 6*M20 | a | 3 |
| YLD-52-6 | 52 | 200 | 3.70 | 9.37 | 369 | 333 | 450 | 210 | 826 | 6*M20 | a | 3 |
| YLD-65-6 | 65 | 280 | 4.50 | 11.50 | 450 | 414 | 464 | 230 | 914 | 8*M24 | a | 4 |
| YLD-75-6 | 75 | 330 | 6.00 | 14.83 | 430 | 380 | 370 | 154 | 800 | 12*M20 | b | 5 |
| YLD-100-6 | 100 | 450 | 6.30 | 15.58 | 542 | 452 | 473 | 274 | 1015 | 12*M20 | c | 5 |
| YLD-130-6 | 130 | 480 | 7.50 | 18.08 | 592 | 502 | 513 | 314 | 1105 | 12*M20 | c | 5 |
| YLD-150-6 | 150 | 650 | 10.00 | 22.89 | 630 | 540 | 471 | 182 | 1101 | 12*M24 | c | 6 |
| YLD-175-6 | 175 | 695 | 12.00 | 26.84 | 630 | 540 | 491 | 202 | 1121 | 12*M24 | c | 6 |
| YLD-195-6 | 195 | 715 | 13.00 | 30.98 | 630 | 540 | 491 | 202 | 1121 | 12*M24 | c | 6 |
| YLD-220-6 | 220 | 880 | 18.00 | 43.90 | 623 | 533 | 489 | 185 | 1112 | 16*M24 | d | 7 |
| 三相八極（380V 50HZ 振動次數720r/min) Three-phase and Eight-pole 380V 50Hz Frequency 720r/min | ||||||||||||
| 型號 Model | 額定激振力 Rated Force (kN) | 重量 Weight （kg） | 額定功率 Rated Power (kW) | 額定電流 Rated Current (A) | 安裝尺寸 Mounting Dimension (mm) | 安裝螺栓 Mounting Bolt Dimension | 軸端類型 Shaft End Type | 圖號 Drawings NO. | ||||
| A | B | C | D | L | ||||||||
| YLD-30-8 | 30 | 197 | 2.20 | 6.70 | 369 | 373 | 452 | 210 | 826 | 6*M20 | a | 3 |
| YLD-50-8 | 50 | 345 | 3.70 | 9.80 | 430 | 420 | 390 | 174 | 820 | 12*M20 | b | 5 |
| YLD-80-8 | 80 | 460 | 5.50 | 14.15 | 542 | 492 | 513 | 314 | 1055 | 12*M20 | c | 5 |
| YLD-100-8 | 100 | 495 | 6.30 | 16.60 | 592 | 542 | 553 | 354 | 1145 | 12*M20 | c | 5 |
| YLD-130-8 | 130 | 660 | 7.50 | 19.76 | 630 | 580 | 511 | 222 | 1141 | 12*M24 | c | 6 |
| YLD-150-8 | 150 | 705 | 10.00 | 26.05 | 630 | 580 | 531 | 242 | 1161 | 12*M24 | c | 6 |
| YLD-170-8 | 170 | 725 | 12.00 | 31.26 | 630 | 580 | 531 | 242 | 1161 | 12*M24 | c | 6 |
| YLD-200-8 | 200 | 895 | 14.00 | 39.86 | 623 | 573 | 529 | 225 | 1152 | 16*M24 | d | 7 |
| 軸端類型 Shaft-end Type | ||||||||
| 類型 Type | N | M | O | ΦP | ||||
| a | 36 | ±0.2 | 30.5 | ±0.2 | 12 | ±0.2 | 40 | ±0.2 |
| b | 50 | 40 | 14 | 48 | ||||
| c | 90 | 60 | 16 | 60 | ||||
| d | 90 | 60 | 20 | 80 | ||||
